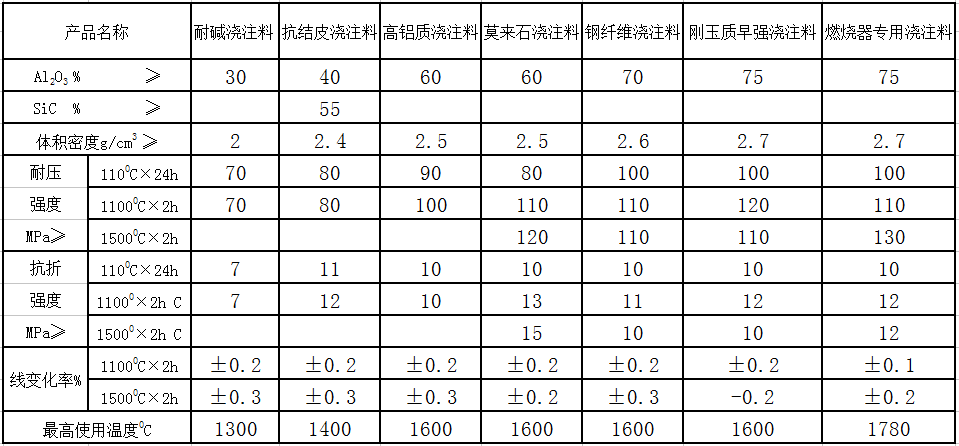

浇注料在水泥窑中运用较多，随着水泥回转窑逐步向大型化发展，窑的直径加大，预分解窑的密封系统更加完善，热耗较低，窑内气体温度更高，出窑熟料温度可达1400℃，窑衬承受高的热应力，强的热辐射。熟料对窑衬砖的侵蚀更严重，而且窑速快。在大直径、高温度和高转速的大型窑上，窑衬所受到的热应力，机械应力和化学侵蚀的综合破坏效应比传统的窑大的多。这就要求窑衬无论在冷态和热态下转动中均具有足够的强度和稳定性。再者由于劣质煤的使用使得窑内局部温度很高。耐火材料的工作条件更加恶劣，对耐火材料的性能提出了更高的要求。窑口部位温度很高，又没有稳定的窑皮，熟料的研磨和气体的冲刷很严重，必须采用耐磨抗侵蚀，热震稳定性好的浇注料，我们选择用耐磨早强刚玉浇注料。燃烧器使用条件独特，我们专门设计了燃烧器专用浇注料。预分解带和进料口部位温度不高，主要是生料分解产生的碱和盐对衬体造成的侵蚀和机械应力破坏，此部位主要使用耐碱浇注料。  篦冷机主要受物料的磨损和热应力损坏，我们使用钢纤维高铝浇注料，耐磨性大幅提高，可显著改善使用寿命。
